1. Введение

Пояс из стальной коробки Является широко используемой структурной формой для длинных мостов, названной по форме прямоугольного поперечного сечения. Его основное тело состоит из верхней пластины, нижней пластины, веб-пластины и поперечной/продольной диафрагмы через полный процесс сварки. Верхняя пластины в основном имеет ортотропную конструкцию палубы с продольными штифферами, отличающимися широким и плоским профилем, а также высокой гибкой и торсионной устойчивостью, что делает ее пригодной для сценариев длинных разрядов, таких как городские развязки и проходы.

1. Поперечная формаРазделена на одну коробку Одноклеточные, одноклеточные двухклеточные и многоклеточные. Толщина полотна варьируется от 8 мм до 20 мм, а толщина верхнего/нижнего полотна-от 12 мм до 30 мм. Некоторые мосты используют упрочнение u-ребра (высота u-ребра: 200мм - 300мм) для повышения сопротивления торсионному движению.

2. Технология связи: на заводе используются роботизированные сварочные сборочные линии, при этом доля сварочных работ с полным проникновение превышает 95%. Соединения на местах представляют собой в основном сварные соединения с болтами, и в рамках некоторых проектов используются полностью болтовые соединения для повышения точности сборки.



Применение программного обеспечения

Мостчерезморе:подходитдляморского прохода на большие расстояния. Например, шанхайский дунхай мост (морской участок длиной 28 км, со 107 стальными коробками, соединенными полными болтами, с сильным ветряным и волновым сопротивлением).

Городская линия viaduct и maglev: стальной бокс гирдер мост шанхайского маглева поезда принимает специально изготовленные стальные коробки гирдер для адаптации к укладке маглева пути, с погрешностью плоскостности палубы ≤2mm/m.

Вспомогательные объекты аэропорта: на двухэтажном мосту отправления пекинского международного аэропорта дасин используется двухэтажный стальной обхват (верхняя палуба шириной 52 м, а нижняя палуба шириной 37 м). Изогнутая палуба приспособлена для оптимизации конструкции здания терминала с общим потреблением стали 35 000 тонн.

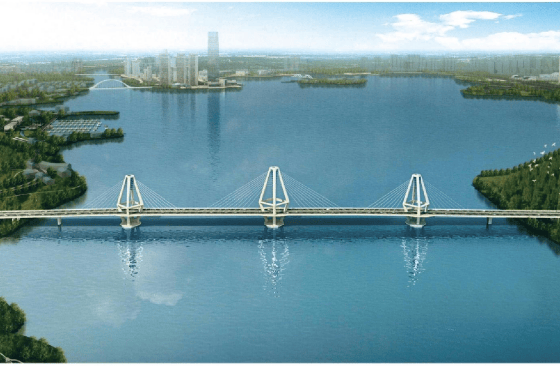

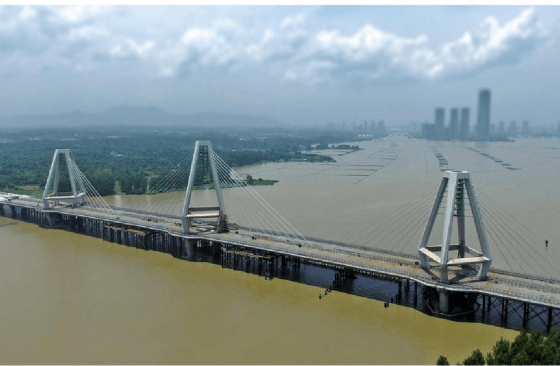

Дело 1: мост фанли через озеро тайху

Длина этого моста составляет 1376 м: идентичные поперечные стальные поясы для береговой части и 30 - метровые бетонные балки для береговой линии. Его основные проходы составляют 82 м, 168 м, 168 м и 82 м, при этом главный мост представляет собой трехэтажную башню из стальной обхватки одноканатной плоскости (система разделения светового луча). Проводы fan-организованных пребывания включают в себя семь пар на одну сторону на боковых башнях и девять пар на одну сторону на центральной башне. Общий объем потребления стали, изготовленной из стали Q345qD, составляет 16 300 тонн.

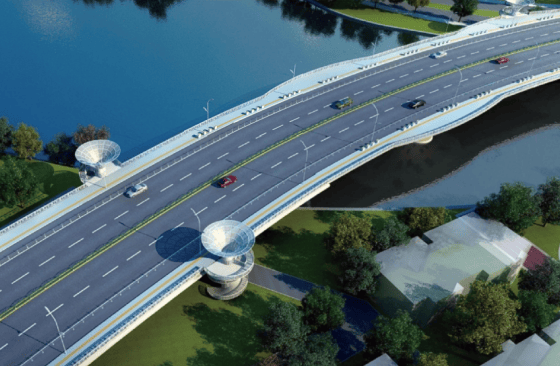

Дело 2: Мааньшанский автомобильный мост в куньшане

Этот мост состоит из сплошных стальных коробок с разной глубиной. Главный мост состоит из левой и правой частей, каждая из которых У него три круга. В левом блоке есть "а"   Общая длина (31+75+47) м, в то время как правая единица измерения имеет общую длину (42+79+33) м. Класс материала, используемый для стальных поясов Q345qD. Было использовано в общей сложности 4100 тонн стали.

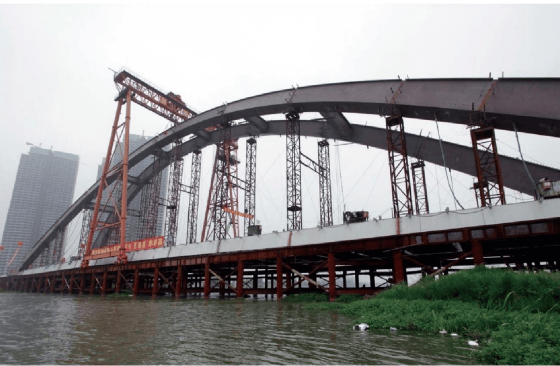

        Дело 3: - майлин, майлин. 10 ч. 00 м. мост В случае необходимости Йисин (Китай)

Этот мост представляет собой мост из трех длинных корзин арки. Длина составляет 66 м,168 м и 66 м.

Мост состоит из арки из стальной корзины, поясов и бетонных палуб. Стальные поясы коробки были использованы в боковых поясах, в то время как композитные поясы коробки были использованы в среднем диапазоне. Класс материала Q345qD. В общей сложности было использовано 5 076 тонн стали.

Преимущества и преимущества

(1) отличное торсионное сопротивление и жесткостьСекция ящика имеет большой момент инерции, а ее торсионная прочность в 5-8 раз выше, чем у луча i с той же калибровкой, что делает ее пригодной для длинных (однократных) и изогнутых мостовых палуб.

(2) высокий комфорт вождения: мостовая палуба плоская без явных соединений. Плоскостность палубных стальных поясов на шанхайском дунхайском мосту контролируется в пределах 3 мм /4 м, что соответствует требованиям движения скоростных дорог.

3. Высокая степень модуляризации: стальные коробочные ленты могут быть сборными в стандартных сегментах (12- 24м на сегмент).

Доставка по воздуху

Часто задаваемые вопросы

Q1: как контролируется плоскостность палубы стальных коробок?

A1: плоскостность контролируется посредством "заводская точность + монтаж на месте" : на заводе фрезерные станки с чпу используются для обработки пластин, а автоматические сварочные роботы управляют деформацией; Установка на месте, 3D измерительные системы (точность 1 мм) отрегулировать сегменты, сварные швы заземляются после сварки.

Вопрос 2: какую информацию я должен предоставить, чтобы получить цитату?

О: вы должны предоставить 5 ключевых элементов информации: 1. Детали внешнего вида здания (форма, размер, высота); 2. Требуемые стандарты на материалы; 3. Требования к нагрузке (нагрузка в режиме live/snow/wind и т.д. и, если это применимо, стандарты проектирования); 4. Стандартные требования к нанесению покрытий; 5. Ожидаемые стандарты поставки.
